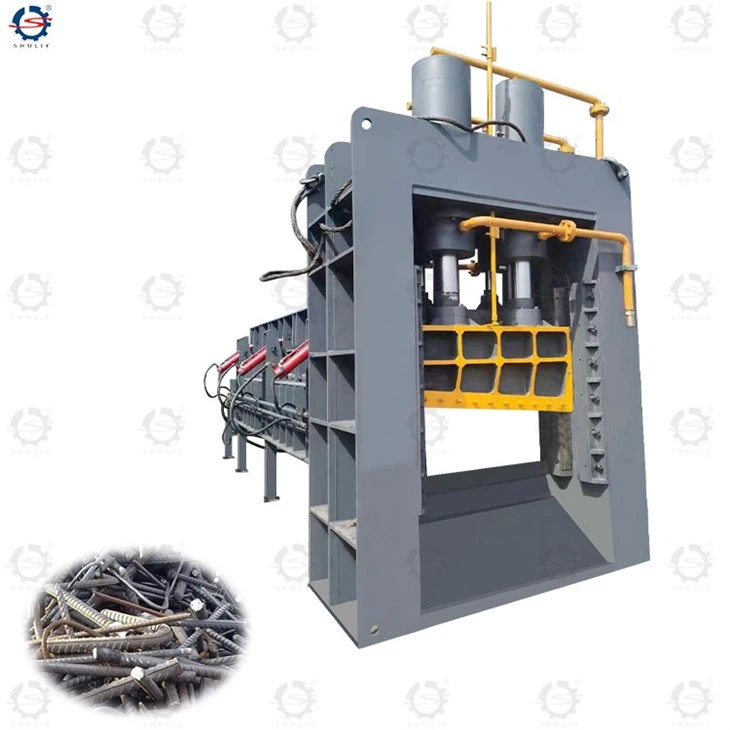

Hidraulinis portalinis kirpimasmašina /Metalo kirpimo mašina

Produktų aprašymas

Metal Shearing Machine

Hidraulinės ožinės kirpimo mašinos taip pat vadinamos visiškai automatinėmis hidraulinėmis ožinėmis žirklėmis, skirtomis metalo laužui, plieniniam strypui, geležies laužui, aliuminio plokštėms pjauti.

Gaminių parametrai

N0	Techninis parametras									Perdaryti
1	Pjovimo cilindras	Modelis	YG360/300			Kiekis		2		850T
		Nominali trauka	2850 kN			insultas		1100 mm
	Greitas grįžimas prie cilindro	Modelis	YG360/300			Kiekis		1
		Nominali trauka	2850 kN			insultas		1100 mm
2	Slėgio cilindras	Modelis	YG220/180			Kiekis		2		300t
		Nominali trauka	1530 kN			insultas		1040 mm
3	Medžiaga dėžutės dydis				8000 × 1900 × 900 (1200 mm)
4	Hidraulinė sistema MaksDarbinis slėgis				28 MPa
5	Pjovimo plotis/minimali pjovimo anga				2000 mm / 680 mm
6	Paspauskite ilgį / tiekimo aukštįt				900 mm / 1200 mm
7	Stūmimo forma				Cilindro stūmimas
8	Pagrindinė įrangos variklio galia				180 kW
9	Galios specifikacijos				380V/3PH/60Hz
9	Iškirptikampu				9 laipsnis
10	Pjovimo diapazonas δb Mažesnė arba lygi 450 MPa				apvalus plienas: φ150 mm					Ašmenų vidurinė padėtis
					kvadratinis plienas: 140 × 140 mm
					plieno plokštė: 80×1000mm
11	Pjūvių skaičius				3 k./min
12	Pagrindinė jėga	Modelis		YE2-225M-4			Kiekis		4
		Galia		45 kW			Greitis		1450 aps./min
13	Stūmoklinis siurblys	Modelis		A4V250			Kiekis		4
		Įtampa		31,5 MPa			Poslinkis		250ml/r
14	Aušinimo variklio siurblio komplektas	Modelis		KCB-56/Y180M-4			Kiekis		1
		Galia		7,5 kW			srautas		56m³/h
15	plokštelinis radiatorius	Modelis		TD12H-100F-40N			Kiekis		1
		Aušinimo zona		30m²			Atsparumas slėgiui		1,25 MPa
16	Cirkuliacinis siurblys	Modelis		ISW120-100A			Kiekis		1
		Galia		3 kW			srautas		42.2m³/h
17	Aušinimo bokštas	Modelis		LKT-50			Kiekis		1
		Galia		2,2 kW			Aušinimo kiekis		41.2m³/h
18	hidraulinis variklis	Modelis		JMDG16-1400B			Kiekis		1

Produktų taikymas

Jis plačiai naudojamas metalo perdirbimo ir apdirbimo įmonėse, metalo laužo automobilių išmontavimo aikštelėse, lydymo ir liejimo pramonėje, siekiant pjaustyti įvairius metalus šaltoje būsenoje ir perdirbti į kvalifikuotus krosnies užpildus. Dėl naujos elektrohidraulinės valdymo sistemos ir patobulintų alyvos cilindrų šios serijos įrangos darbo efektyvumas atitinka Modelis gali siekti 3-5 k./min. Kalbant apie įrangos sudėtį, Wanbang hidraulinės ožtinės žirklės daugiausia susideda iš maišytuvo, kiekybinio padavimo mechanizmo, medžiagų išankstinio presavimo mechanizmo, alyvos siurblio, valdymo sistemos ir kt., Kurie naudojami fiksuotam ilgiui ir kiekybiniam medžiagų kirpimui realizuoti.
